Fliegengardine ausmessen

Zuerst festlegen

Wo wird Ihre Gardine montiert?

Nutzen Sie die drei folgenden Situationen, um festzulegen, wo die Schiene montiert wird. Anschließend messen Sie Breite und Höhe, die zu dieser Montageart gehören.

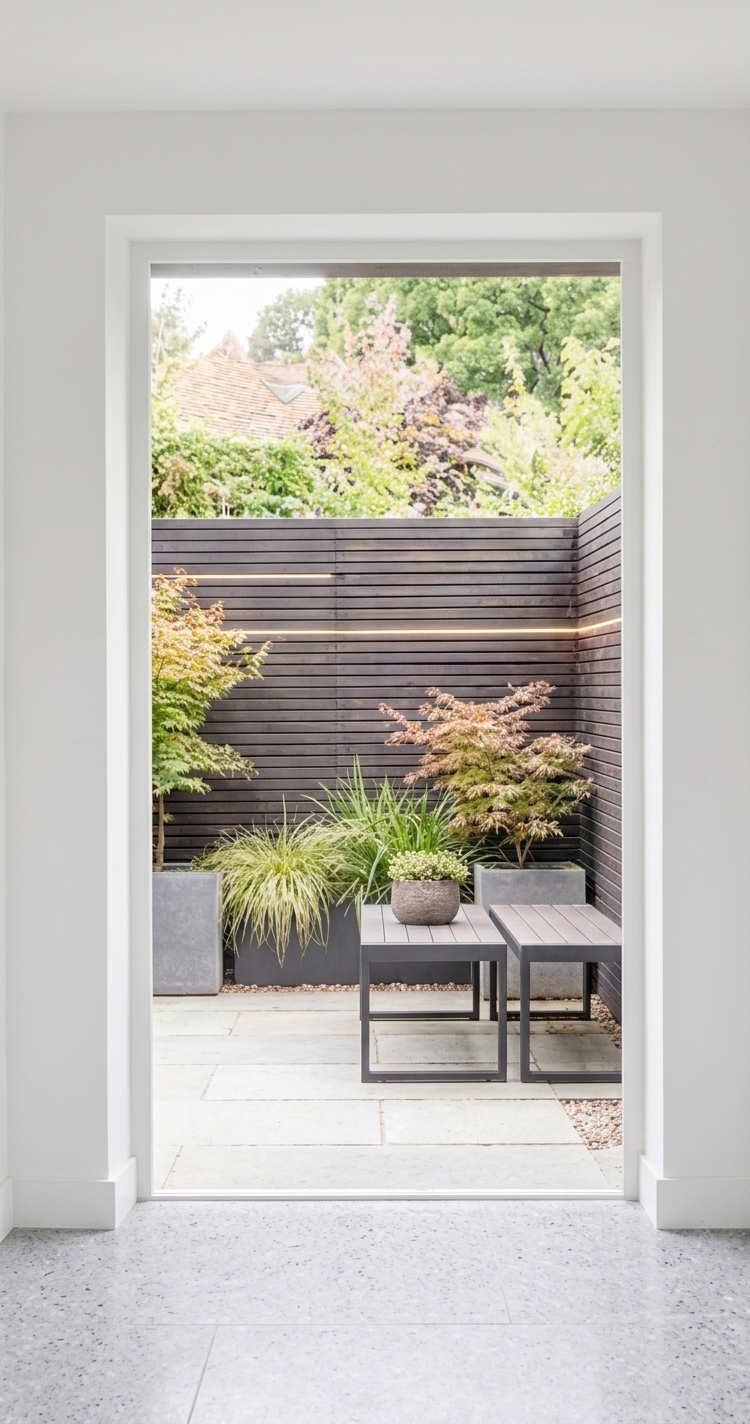

Freier Durchgang mit Rahmen als Beispiel zur Bestimmung der Montagesituation — Betrachten Sie zunächst Ihren eigenen Rahmen und legen Sie fest, wo die Schiene montiert werden soll.

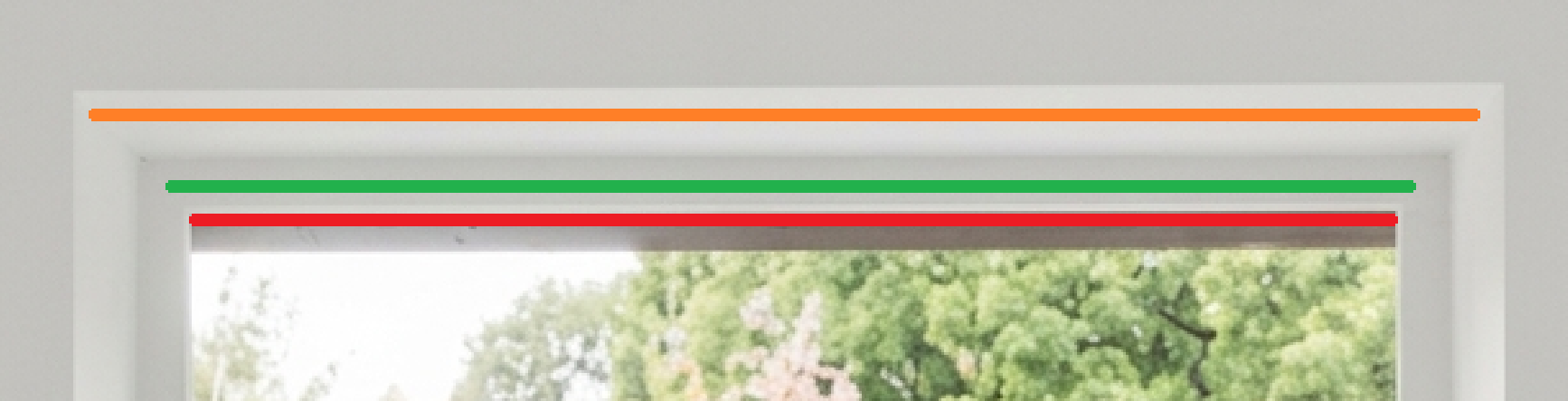

Ausschnitt einer Türöffnung mit drei farbigen Linien für mögliche Montagepositionen — Die Linien zeigen die drei möglichen Positionen für die Schiene bzw. die Maßaufnahme.

Die Schiene wird in der Laibung, innerhalb des Rahmens montiert.

In der Laibung: im Rahmen

Wählen Sie hierfür die Smalle rails für die Montage im Rahmen oder die Originele Luxe Liso® Rail mit Deckenhalterungen.

Breite: Messen Sie das lichte Maß des Rahmens. Dies ist Ihr Breitenmaß.
Höhe: Messen Sie von der Unterkante des Rahmens bis zum Boden. Ist eine Schwelle vorhanden, messen Sie bis zur Schwelle.

Die Schiene wird auf oder vor dem Rahmen montiert.

Am häufigsten gewählt

Auf dem Rahmen: vor der Laibung

Diese Montage ist mit der Originele Luxe Liso® Rail mit Rahmenhalterungen möglich und die empfohlene Variante bei Kunststoff- oder Aluminiumrahmen.

Breite: Messen Sie das lichte Maß. Addieren Sie, wenn möglich, mindestens 2 cm für den Überstand links und rechts der Öffnung. So vermeiden Sie seitliche Spalten.
Höhe: Messen Sie die Höhe der Öffnung von der Unterkante des Rahmens bis zum Boden. Ist eine Schwelle vorhanden, messen Sie bis zur Schwelle.

Der Rahmen liegt tief in der Wand; die Schiene wird unter dem Sturz über der Tür montiert.

In der Laibung: unter einem zurückversetzten Sturz

Wählen Sie hierfür die Smalle rails oder die Originele Luxe Liso® Rail mit Deckenhalterungen.

Breite: Messen Sie das genaue Maß zwischen den Wänden. Rechnen Sie nichts hinzu.
Höhe: Messen Sie von der Unterkante des Sturzes bis zum Boden. Ist eine Schwelle vorhanden, messen Sie bis zur Schwelle.

Schiene und Abmessungen

Smalle rails.

Die Smalle rails ist eine kompakte Schiene zur dauerhaften Montage in der Laibung. Wählen Sie die Farbe, die zu Ihrem Rahmen oder Ihrer Einrichtung passt.

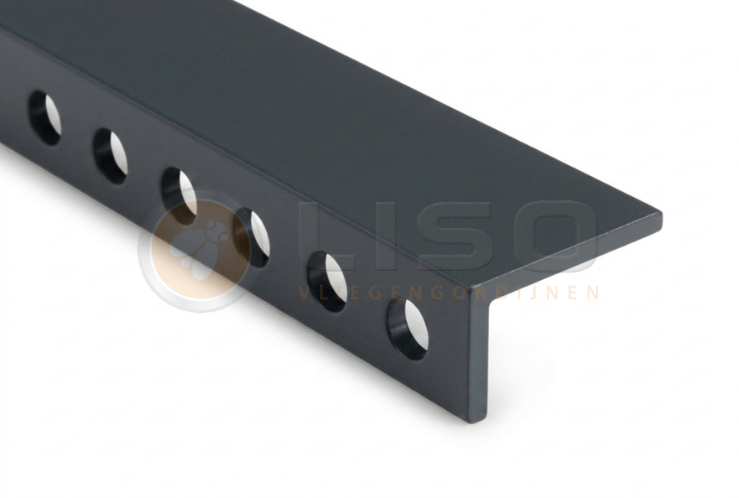

Smalle rails in RAL 7016 Anthrazit — RAL 7016 Anthrazit

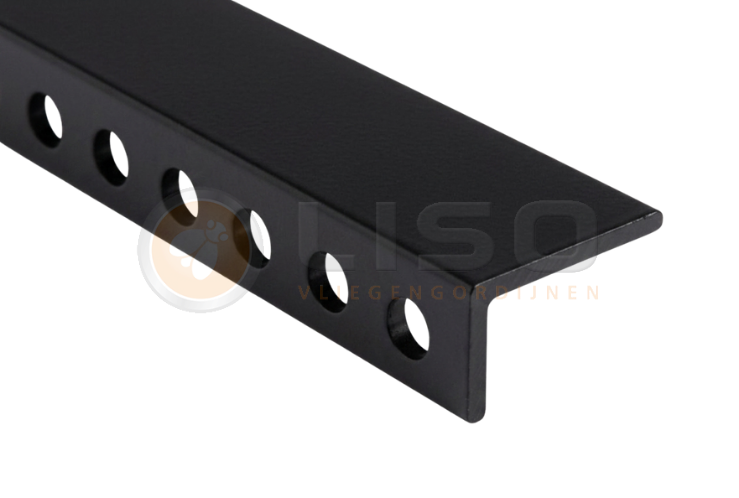

Smalle rails in RAL 9011 Schwarz — RAL 9011 Schwarz

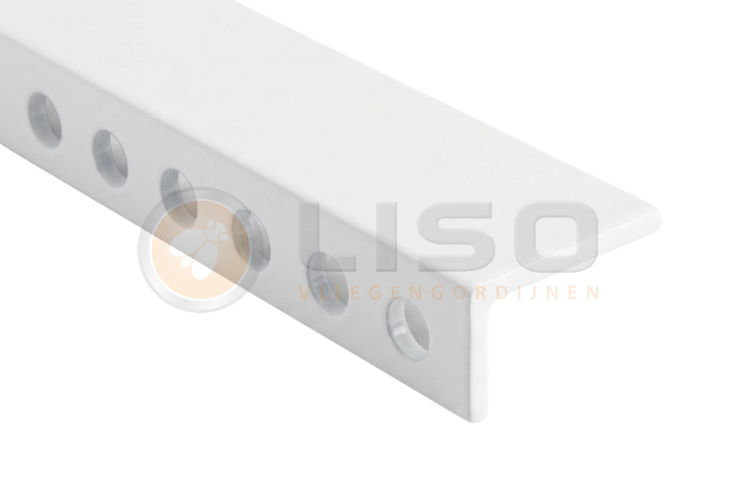

Smalle rails in RAL 9016 Weiß — RAL 9016 Weiß

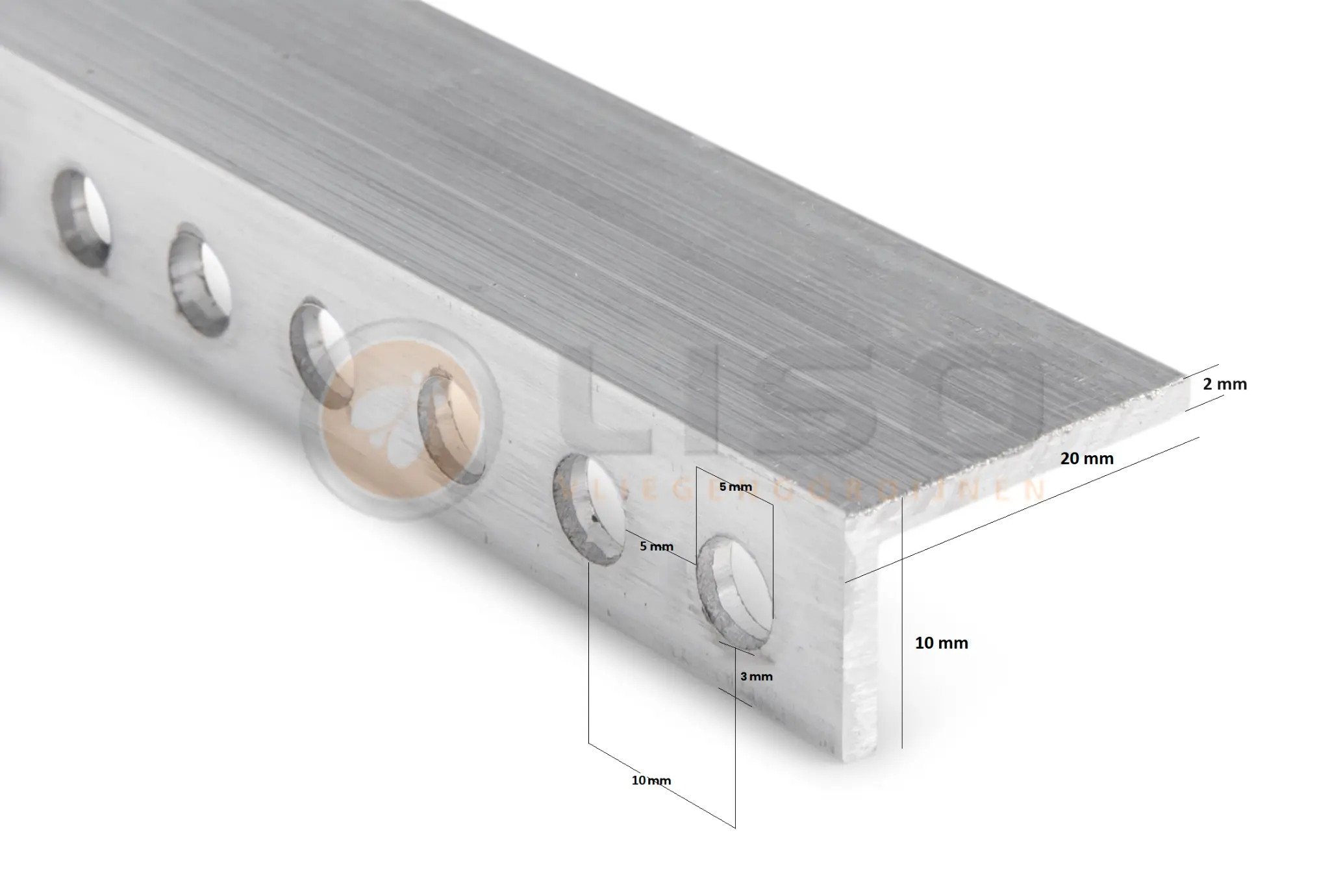

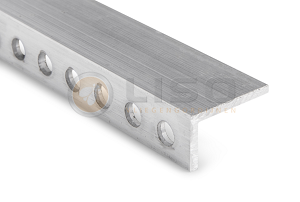

Technische Abbildung der Smalle rails aus Aluminium mit Maßangaben — Die Smalle rails hat ein Grundmaß von 20 × 10 mm und ist 2 mm stark.

Schiene und Abmessungen

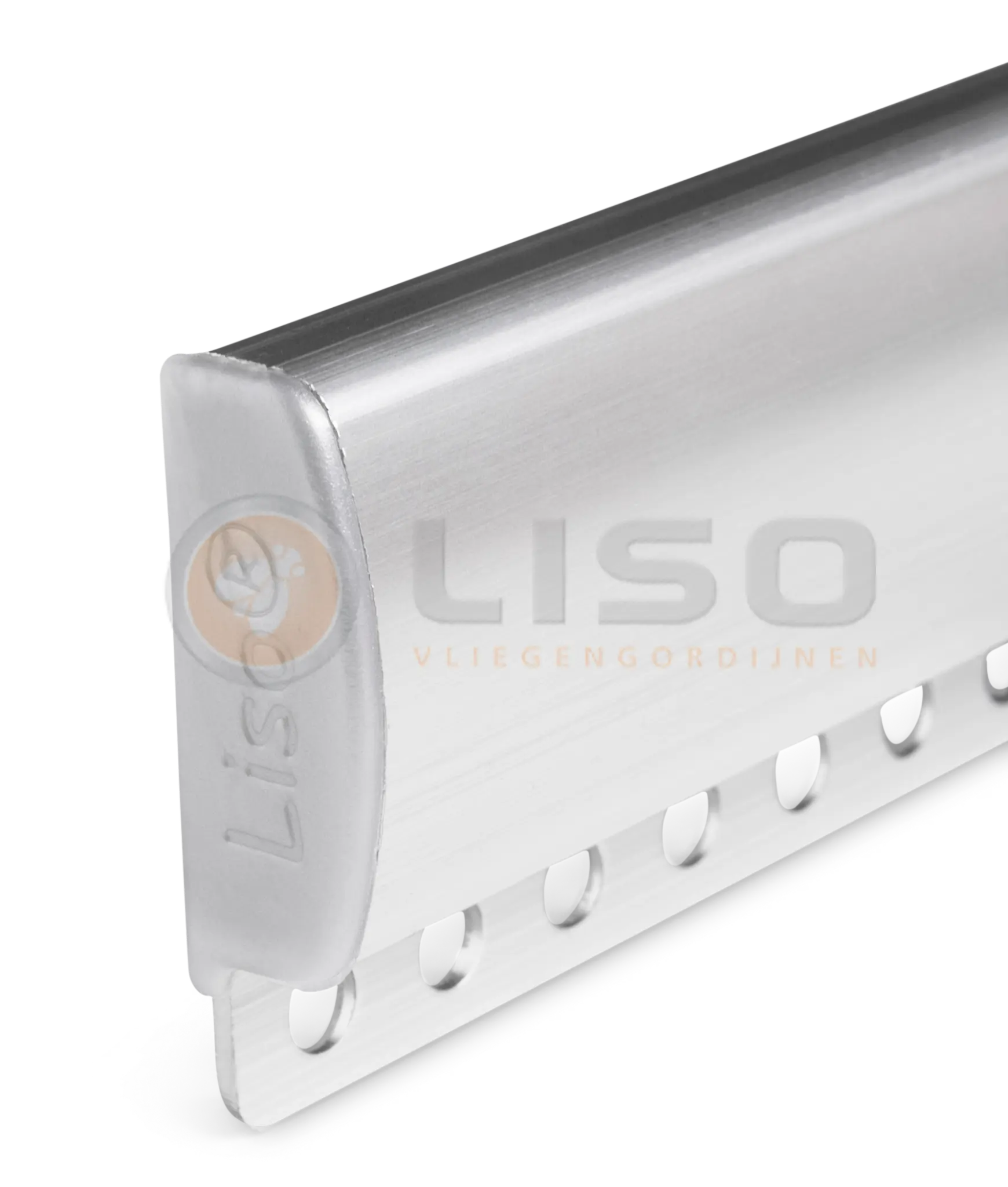

Originele Luxe Liso® Rail.

Die Originele Luxe Liso® Rail ist 40 mm hoch und 11 mm stark. Der untere Streifen von 10 mm enthält die Löcher, an denen die Stränge der Gardine hängen.

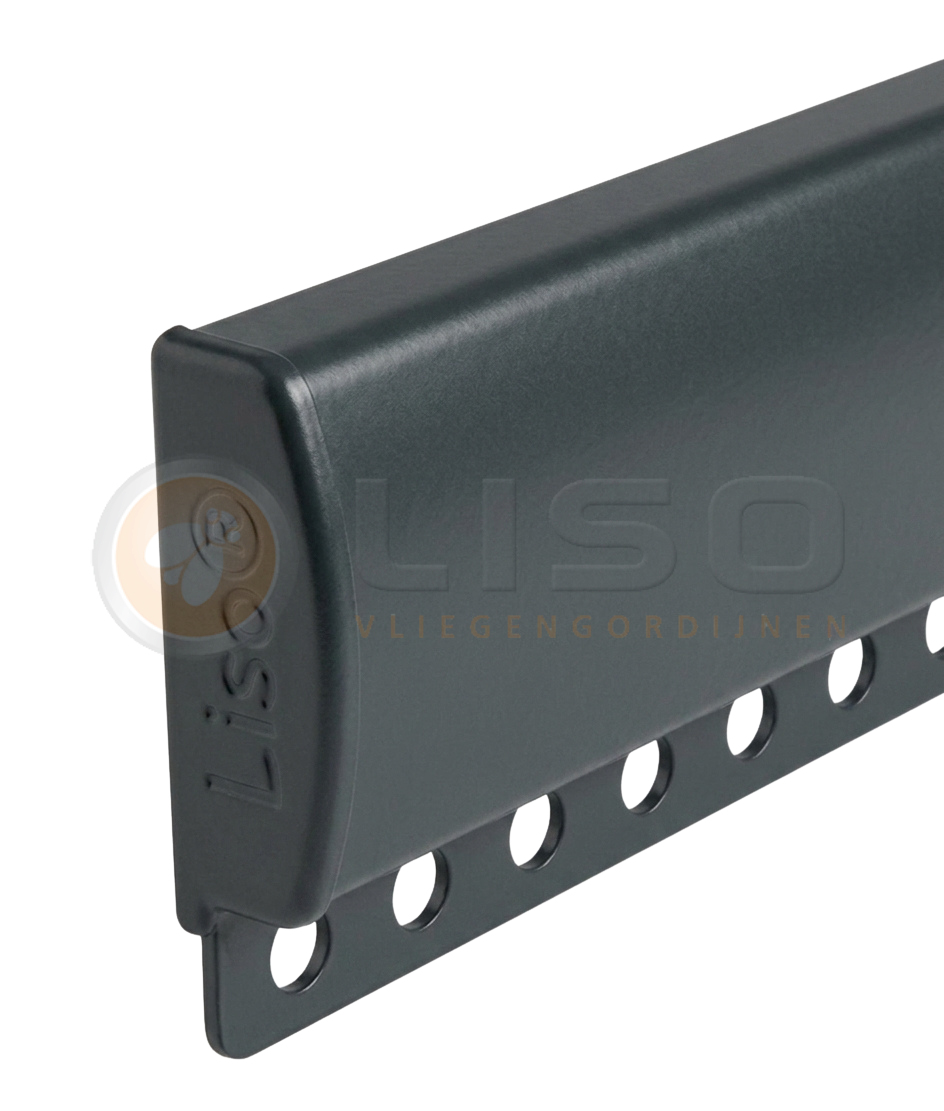

Originele Luxe Liso® Rail in RAL 7016 Anthrazit — RAL 7016 Anthrazit

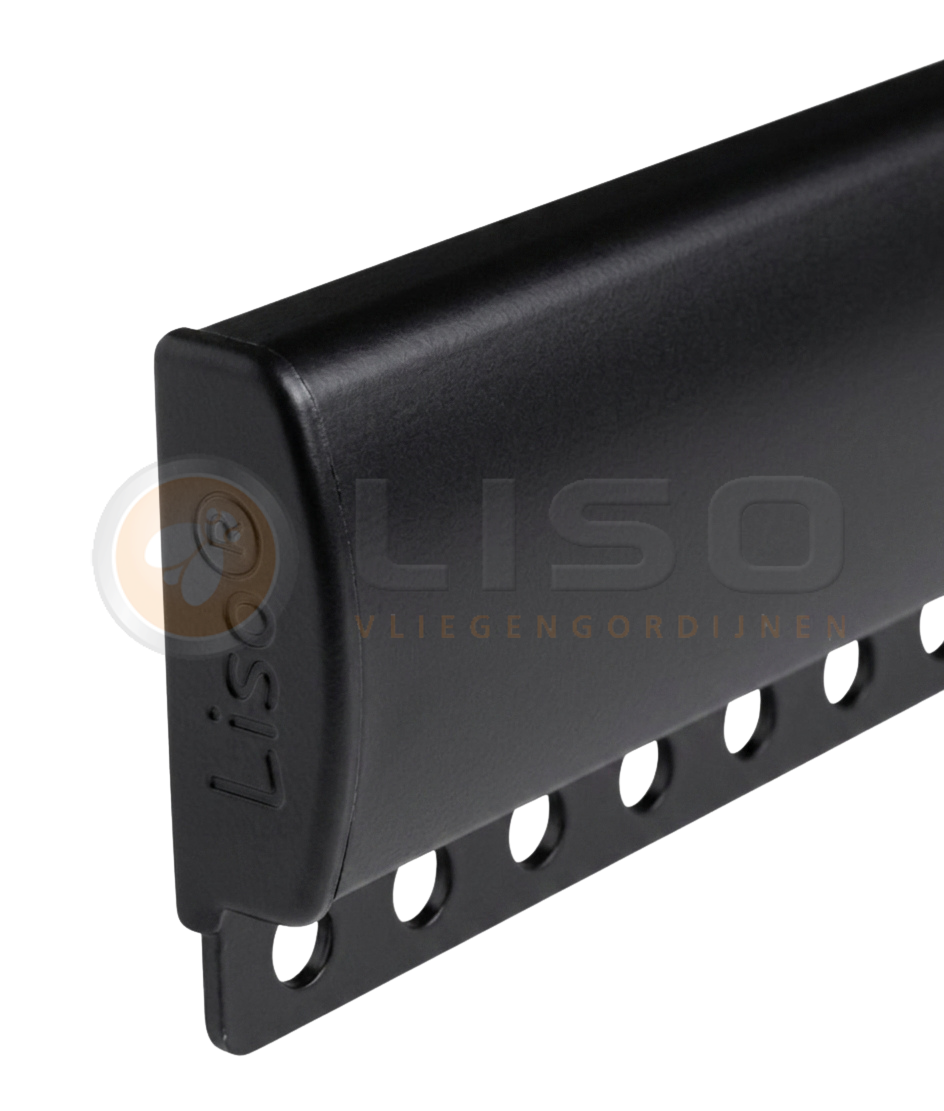

Originele Luxe Liso® Rail in RAL 9011 Schwarz — RAL 9011 Schwarz

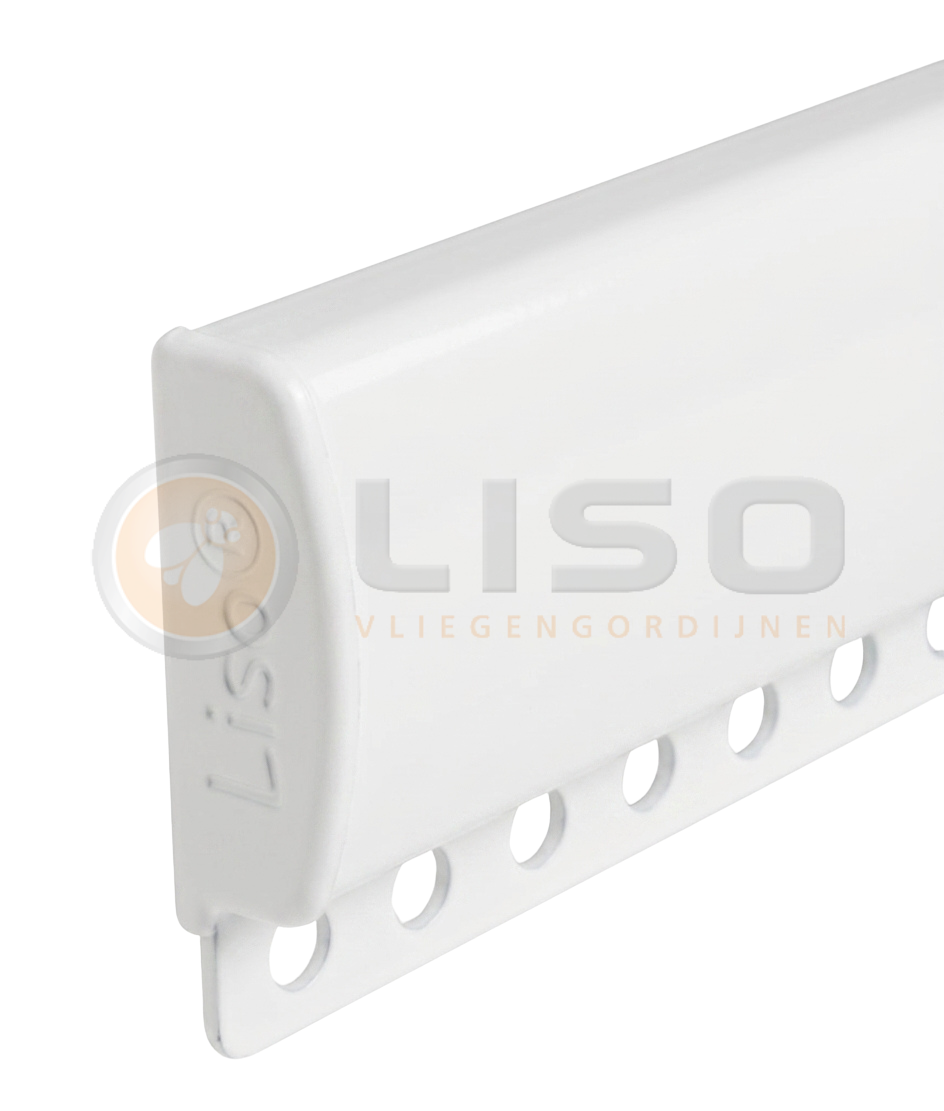

Originele Luxe Liso® Rail in RAL 9016 Weiß — RAL 9016 Weiß

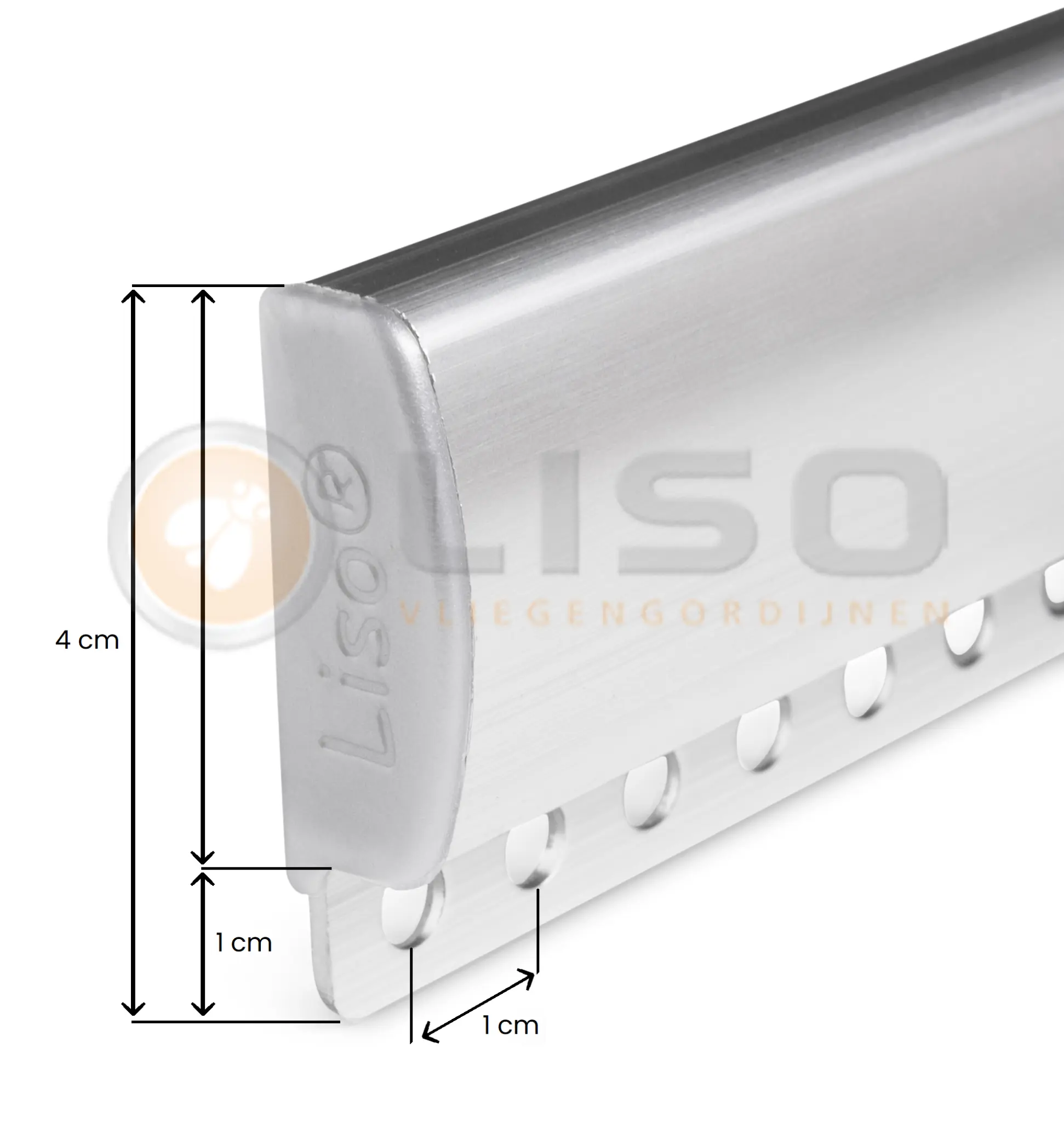

Technische Maßzeichnung der Originele Luxe Liso® Rail — Die Originele Luxe Liso® Rail ist 40 mm hoch, 11 mm stark und hat einen Lochstreifen von 10 mm.
